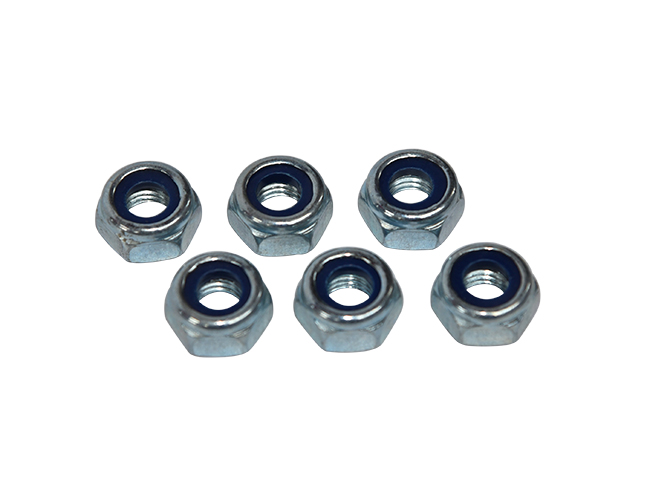

佳慧紧固件拥有技术过硬的开发团队及经验根据您所提供的图纸和样品生产非标类优质产品。

应用范围

与螺栓，螺钉配合使用。

基本参数

●　材料：碳钢、合金钢、不锈钢

●　规格：M6-M100(/3/8″-4″)

●　等级：

●　钢ISO898:4～12;A194/A194M: 2H、2HM;ASTM A563 A563M

●　不锈钢 ISO3506：A2(50～80)、A4(50～80)、C1、C3;ASTM A194/A194M

●　表面：发黑、镀锌、热镀锌、达克罗、特氟龙、电泳等

型式尺寸及标记示例

注：尺寸代号和标注符合GB/T5276

参数表
优选的螺纹规格(mm)
螺纹规格D M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12
P 0.35 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75
c max 0.20 0.20 0.30 0.40 0.40 0.50 0.50 0.60 0.60 0.60
min 0.10 0.10 0.10 0.15 0.15 0.15 0.15 0.15 0.15 0.15
da max 1.84 2.30 2.90 3.45 4.6 5.75 6.75 8.00 10.00 13.00
min 1.60 2.00 2.50 3.00 4.00 5.00 6.00 5.720 6.860 12.00
dw min 2.40 3.10 4.10 4.60 5.90 6.90 8.90 11.60 14.60 16.60
e min 3.41 4.32 5.45 6.01 7.66 8.79 11.05 14.38 17.77 20.03
m max 1.30 1.60 2.00 2.40 3.20 4.70 5.20 6.80 8.40 10.80
min 1.05 1.35 1.75 2.15 2.90 4.40 4.90 6.44 8.04 10.37
mw min 0.80 1.10 1.40 1.70 2.30 3.50 3.90 5.20 6.40 8.30
s 公称=max  3.20 4.00 5.00 5.50 7.00 8.00 10.00 13.00 16.00 18.00
min 3.02 3.82 4.82 5.32 6.78 7.78 9.78 12.73 15.73 17.73
螺纹规格D M16 M20 M24 M30 M36 M42 M48 M56 M64
P 2 2.5 3 3.5 4 4.5 5 5.5 6
c max 0.8 0.8 0.8 0.8 0.8 1.0 1.0 1.0 1.0
min 0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3
da max 17.3 21.6 25.9 32.4 38.9 45.4 51.8 60.5 69.1
min 16.0 20.0 24.0 30.0 36.0 42.0 48.0 56.0 64.0
dw min 22.5 27.7 33.3 42.8 51.1 60 69.5 78.7 88.2
e min 26.75 32.95 39.55 50.85 60.79 71.3 82.6 93.56 104.86
m max 14.8 18.0 21.5 25.6 31.0 34.0 38.0 45.0 51.0
min 14.1 16.9 20.2 24.3 29.4 32.4 36.4 43.4 49.1
mw min 11.3 13.5 16.2 19.4 23.5 25.9 29.1 34.7 39.3
s 公称=max 24.00 30.00 36 46 55.0 65.0 75.0 85.0 95.0
min 23.67 29.16 35 46 53.8 63.1 73.1 82.8 9.8
P——螺距。
