佳慧紧固件拥有技术过硬的开发团队及经验根据您所提供的图纸和样品生产非标类优质产品。

应用范围

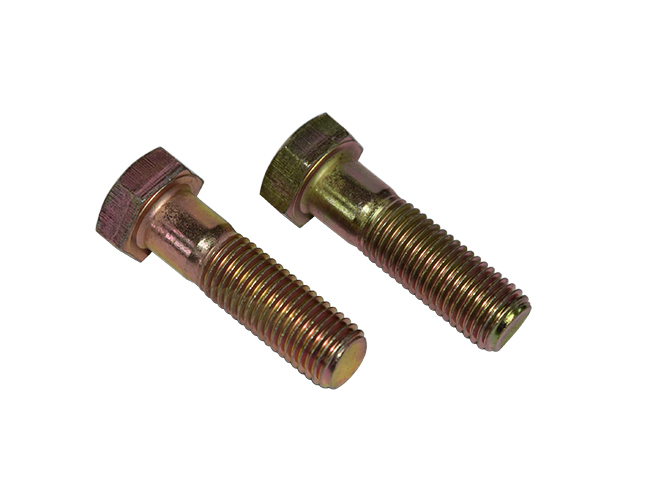

六角螺栓是应用最广的一类螺栓。与螺母配合，利用螺纹连接使两个零件连接成为一个整体。属于可拆卸连接。细牙螺栓的自锁性能好，用于受较大冲击震动或交变载荷的部位，也可用于微调机构的调整。

基本参数

●　材料：碳钢 合金钢

●　规格：M6-M100(/3/8″-4″)

●　长度：15mm～1500mm

●　等级：

●　钢ISO898：4.6～12.9;ASTM A307、A325、A354、A449、A490; J429 Gr.2-Gr.8

●　表面：发黑、镀锌、热镀锌、达克罗、特氟龙、电泳等

型式尺寸及标记示例
参数表
优选的螺纹规格(mm)
螺纹规格d M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10
P1) 0.35 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5
b参考 2) 9 10 11 12 14 16 18 22 26
3) 15 16 17 18 20 22 24 28 32
4) 28 29 30 31 33 35 37 41 45
c max 0.25 0.25 0.25 0.40 0.40 0.50 0.50 0.60 0.60
min 0.10 0.10 0.10 0.15 0.15 0.15 0.15 0.15 0.15
da max 2 2.6 3.1 3.6 4.7 5.7 6.8 9.2 11.2
ds 公称=max 1.60 2.00 2.50 3.00 4.00 5.00 6.00 8.00 10.00
min 产品等级 A 1.46 1.86 2.36 2.86 3.82 4.82 5.82 7.78 9.78
B 1.35 1.75 2.25 2.75 3.70 4.70 5.70 7.64 9.64
dw min 产品等级 A 2.27 3.07 4.07 4.57 5.88 6.88 8.88 11.63 14.63
B 2.3 2.95 3.95 4.45 5.74 6.74 8.74 11.47 14.47
e min 产品等级 A 3.41 4.32 5.45 6.01 7.66 8.79 11.05 14.38 17.77
B 3.28 4.18 5.31 5.88 7.50 8.63 10.89 14.20 17.59
螺纹规格d M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10
lf max 0.6 0.8 1 1 1.2 1.2 1.4 2 2
k 公称 1.1 1.4 1.7 2 2.8 3.5 4 5.3 6.4
产品等级 A max 1.225 1.525 1.825 2.125 2.925 3.65 4.15 5.45 6.58
min 0.975 1.275 1.575 1.875 2.675 3.35 3.85 5.15 6.22
B max 1.3 1.6 1.9 2.2 3.0 3.26 4.24 5.54 6.69
min 0.9 1.2 1.5 1.8 2.6 2.35 3.76 5.06 6.11
kw min 产品等级 A 0.68 0.89 1.10 1.31 1.87 2.35 2.70 3.61 4.35
B 0.63 0.84 1.05 1.26 1.82 2.28 2.63 3.54 4.28
r min 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.4 0.4
s 公称=max 3.20 4.00 5.00 5.50 7.00 8.00 10.00 13.00 16.00
min 产品等级 A 3.02 3.82 4.82 5.32 6.78 7.78 9.78 12.73 15.73
B 2.90 3.70 4.70 5.20 6.64 7.64 9.64 12.57 15.57
